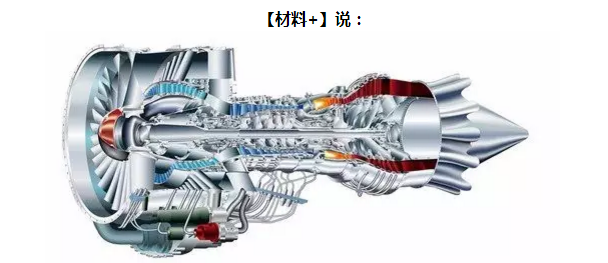

粉末高溫合金是製造高性能航空發動機渦輪盤等轉動部件的關鍵材料。針對國外粉末高溫合金的研究曆史和現狀，結合粉末高溫合金的製備工藝流程,重點對比分析了國內外不同粉末製備工藝、粉末固結工藝、盤件成形工藝的特點。



由於高溫合金具有合金化程度高的特點，鑄錠偏析問題十分突出，熱加工性能差，采用傳統的鑄鍛工藝很難成型。而粉末高溫合金利用粉末冶金方法製備高溫合金，具有成分均勻，無宏觀偏析，製件性能穩定，熱加工變形性能較好等優點。因此，粉末高溫合金在各個領域都具有廣闊的發展前景[1]。

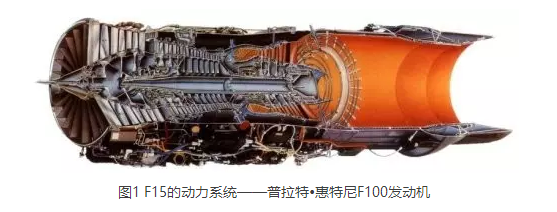

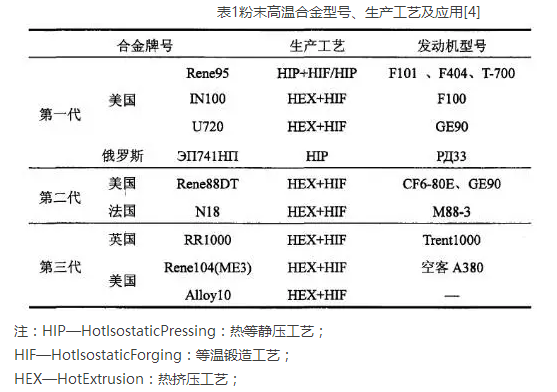

上世紀60年代初，隨著快速凝固氣霧化粉末製備技術的興起，1965年發展了高純預合金粉末製備技術[2]。美國P＆WA(Pratt＆WhitneyAircraft)公司首先將Astroloy合金製成預合金粉末，成功地鍛造出力學性能相當或略高於鑄鍛高溫合金Waspaloy的盤件，開創了粉末高溫合金盤件用於航空發動機的先河。P＆WA公司於1972年將IN100粉末高溫合金製備的壓氣機盤和渦輪盤等11個部件用於F100發動機，裝配在F15和F16飛機上，從此粉末高溫合金進入了實際應用階段。







為滿足新一代航空發動機的需求,相繼出現了由美國國家航空航天局(NASA)、普惠、通用公司合作開發的Rene104高溫合金、Honeywell公司開發出來的Alloy10高溫合金以及由NASA幵發的LSHR高溫合金等眾多具有優良綜合性能的粉末鎳基高溫合金。Rene104合金與美國其他粉末冶金高溫合金的製備工藝類似,釆用氬氣霧化工藝製備合金粉末,之後壓實成形,通過熱擠壓獲得完全再結晶組織的棒料,再通過超塑性等溫鍛造工藝獲得零部件毛坯,經過熱處理和機加工獲得最終的零部件。



美國鎳基粉末高溫合金生產工藝的特點主要在於其特殊的合金粉末製備方法，即氬氣霧化法，以及隨後進行的“熱擠壓+等溫鍛造”工藝成型，該工藝製備的零部件組織均勻，無宏觀偏析，熱加工性能好。



俄羅斯幾乎與美國在同一個時期開始該合金的研製工作，在這一領域進行了開拓性的研究工作，發展了具有自身特色的鎳基粉末高溫合金製備技術，並取得了重要成果。



蘇聯的全俄輕合金研究院在20世紀80年代成立了粉末高溫合金研發實驗室，開始研製鎳基粉末高溫合金。從此，蘇聯在粉末高溫合金領域占據了一席之地。蘇聯製備粉末高溫合金的主要工藝與美國大不相同：高溫合金電極棒的製備一等離子旋轉電極霧化製粉一粉末預處理一包套封焊及除氣一熱等靜壓成型一熱處理一機加工一成品。

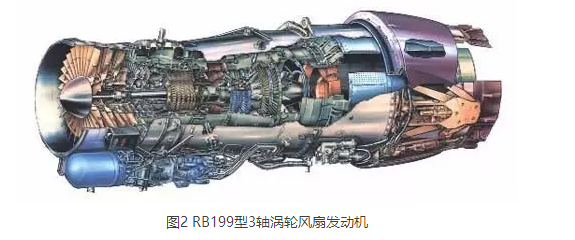

英、法等國在鎳基粉末高溫合金研製領域也同樣展開了研究工作[3]。英國威合金公司(WigginAlloys)在1975年裝備了一條年產1000t粉末高溫合金的生產線,同時配備了熱等靜壓機及等溫鍛造機。英國羅羅公司(Rolls-Royce)和威合金公司合作,成功研製出AP-1鎳基粉末高溫合金,並應用在RB211發動機上,隨後德國默透公司將該合金用於RB199發動機上。法國通過調整Astroloy合金的成分,進一步將低碳含量,研製出N18鎳基粉末高溫合金,並用於M88發動機上。隨後,法國又陸續開發了N19、NR3、NR6等粉末高溫合金。







目前我國已經形成了等離子旋轉電極霧化製粉+熱等靜壓成型+包套鍛造+熱處理”的鎳基粉末高溫合金製備工藝路線。



美國粉末高溫合金組織均勻、性能穩定，其工藝的主要特點是釆用氬氣霧化製粉+熱擠壓+等溫鍛造成型。而俄羅斯開創了粉末高溫合金製備工藝的又一領域，其粉末高溫合金的生產工藝是：合金熔煉及加工電極+等離子旋轉電極製備合金粉末+粉末處理+包套製作及封焊+熱等靜壓成型+熱處理+機加工[4]。



我國粉末高溫合金的製備工藝在借鑒俄羅斯的基礎上，進行了適合我國國情的調整。生產粉末高溫合金的一般工藝流程如下：

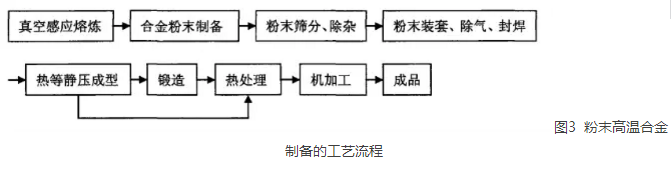

圖3  粉末高溫合金製備的工藝流程



1、粉末製備工藝



目前為止,高溫合金製粉方法中最重要的就是霧化法。19世紀30年代,霧化法被首次應用在鐵粉製備領域。經過幾十年的發展,該方法仍然是製備合金粉末的重要方法。



目前在實際生產中主要采用氬氣霧化法(AA)和等離子旋轉電極霧化法(PREP)，示意圖如圖4所示[6]。





氬氣霧化法是用氬氣吹噴融化的高溫合金流,而製得合金粉末。如圖4(a)所示,氬氣霧化係統含有一套很長的冷卻塔,冷卻塔的頂部安裝了噴嘴,可以噴出高壓的氬氣,使熔化的金屬被迅速分散成液滴。霧化過程中氬氣的熱擴散可能會導致氣壓差,使噴嘴處氬氣停流,為了避免這種情況出現,多餘的氬氣將在冷卻塔重新冷卻、回流到熔化室。這使得將大體積鑄錠霧化成粉得以實現。在實際霧化過程中,熔化室和冷卻塔之間會保持約0.2atm的壓差。凝固的金屬顆粒在霧化係統底部的冷卻區域進一步被冷卻,並被輸送到一係列的手套箱中進行粒度篩分。



等離子旋轉電極霧化製粉法不僅可以霧化低熔點的金屬和合金,還可以製取難熔金屬粉末。如圖4(b),將要霧化的金屬或合金製備成直徑50mm圓棒狀旋轉自耗電極,固定在送料器上,通過真空泵將粉末收集室先抽成真空,然後充入氬氣,使粉末收集室內保持氬氣微正壓,通過固定的鎢電極產生電弧使金屬或合金熔化。當自耗電極快速旋轉時,離心力使熔化的金屬或合金液滴飛出,熔滴在尚未碰到收集室器壁以前,就凝固於惰性氣體氣氛之中。旋轉電極轉速在10000-20000r/min之間,生產的粉末粒度較大。由於等離子旋轉電極霧化法不受熔化坩堝的汙染,生產的粉末十分純淨,尤其適用於高溫合金的製備。



在高溫合金粉末工業生產中，美國和西方國家主要使用AA法，俄羅斯使用PREP法，我國使用PREP法和AA法。2種製粉方法特性比較[7]見表2。







2、粉末固結(consolidation)工藝

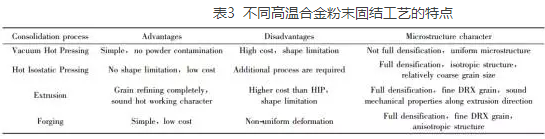

由於高溫合金粉末往往含有Cr，Ti，Al等難燒結元素，同時這些元素在燒結溫度下容易氧化，這造成了高溫合金粉末不能采用通常的直接燒結工藝來成形。對於粉末高溫合金來說，往往要求在高溫高壓的環境下成形。目前常用的有真空熱壓成形(VacuumHotPressing)、熱等靜壓成形(HotIsostaticPressing)、電火花燒結(SparkSintering)、擠壓(Extrusion)、鍛造(Forging)等成形方法。在上述粉末固結工藝中，粉末渦輪盤用得最多的是熱等靜壓成形和熱擠壓。表3為高溫合金粉末不同固結工藝的特點對比[8]。





熱擠壓成形在歐美等國應用較多，由普惠公司首先使用，美國大部分鎳基粉末高溫合金都采用該方法成形。該方法是直接將合金粉末擠壓成坯體，合金粉末在真空下裝入包套在擠壓過程中成型。髙溫擠壓成型的過程中，包套內的粉末顆粒變形量大、變形程度高，粉末顆粒承受剪切力和熱壓力，使粉末中的枝晶破碎。由此方法得到的合金晶粒細小，具有一定的超塑性。將材料在細晶超塑性狀態下鍛造成型，再通過熱處理得到力學性能良好的高溫合金。



英美等發達國家也有采用熱等靜壓+等溫鍛造的工藝使粉末高溫合金成型。該方法由通用公司首先采用，等溫鍛造是鍛造的一種形式，將合金粉末在真空下裝入包套並熱等靜壓成型，隨後將成型之後的包套放在模具中，以較慢變形速率進行熱變形。其特點是晶粒細小，組織均勻，精度高，節省材料，降低機加工成本。同時，等溫鍛造也存在一些缺點，比如，模具材料及其加工成本高，生產效率較低，鍛造條件要求較高，引起高成本等。



我國目前尚沒有大型(35000)立式擠壓機，不能采用熱擠壓+等溫鍛造的工藝。北京航空材料研究院和北京鋼鐵研究總院等單位均配備了大型熱等靜壓機，但等溫鍛造設備及模具等關鍵問題尚不能完全解決。目前，我國在製備鎳基粉末高溫合金方麵多釆用直接熱等靜壓成型或熱等靜壓+包套鍛造工藝，同時也在發展等溫鍛造。



對於熱等靜壓工藝，一般工藝流程是將處理後的高溫合金粉末裝入碳鋼或不鏽鋼包套中，並抽成真空，在常溫或一定溫度下使粉末繼續除氣，然後封焊。將封好的包套置入熱等靜壓爐中，升溫至一定溫度保溫，以一定的氬氣保持壓力。



從而使粉末達到致密的狀態，並具備所需要的力學性能。直接熱等靜壓成型的工藝取得成功，降低成本左右。發動機上使用的零件，至今仍采用直接熱等靜壓狀態的零件。



在上述粉末固結工藝中，熱等靜壓和熱擠壓是主要的密實工藝。這兩種工藝都是在一定的溫度和壓力下的粉末熱塑性變形和再結晶過程，但是熱擠壓工藝的粉末變形量和變形速率更大。



3、盤件成形工藝





盤件成形工藝[9]主要有直接熱等靜壓成形和鍛造成形，對於直接熱等靜壓成形生產的粉末盤件，粉末固結和盤件成形是在同一HIP工序中完成的。俄羅斯粉末高溫合金的主導成形工藝是直接熱等靜壓(As-HIP)成形，在熱等靜壓過程中材料收縮和應力狀態的研究及包套的計算機模擬輔助設計等方麵都居世界前列，經過四十餘年的發展，HIP成形工藝日趨完善。與俄羅斯相比，美國粉末盤件的成形工藝種類更為豐富，包括As-HIP成形、熱模鍛、ITF(等溫鍛)等工藝。我國的粉末高溫合金盤件采用直接熱等靜壓成形和鍛造成形2種工藝製備[10]。FGH97粉末盤件的製備工藝流程與俄羅斯EP741NP合金完全相同，采用直接熱等靜壓工藝成形。
